A modern hálózaton kívüli és vészhelyzeti áramellátási rendszerek olyan hardvert igényelnek, amely egyesíti a stabil AC konverziót, az integrált akkumulátortöltést és az átfogó elektromos biztosítékokat. Ez a cikk az alapfunkciókat, a gyakorlati telepítési forgatókönyveket, az all-in-one inverter-töltő hardver beépített védelmi mechanizmusait és kommunikációs képességeit tárja fel, segítve a rendszerépítőket és a végfelhasználókat abban, hogy megértsék a kulcsfontosságú kritériumokat, amikor távoli helyekre, mobil telepítésekre és otthoni biztonsági mentési alkalmazásokhoz kombinált DC-AC tápátalakító egységeket választanak.
- 1. A kombinált inverter-töltő egység alapjainak megértése
- 2. Kimeneti hullámforma minősége és valós terhelési kompatibilitás
- 3. Integrált töltőrendszer és háromlépcsős akkumulátorkezelés
- 4. ATS átviteli teljesítmény és a rendszer folytonossága a teljesítményváltások során
- 5. Beépített védelmi rétegek a hosszú távú működési megbízhatóság érdekében
- 6. Hardveres kommunikációs portok és távfelügyeleti lehetőségek
- 7. Megfelelő működési környezetek és mechanikai szerelési megjegyzések
- 8. Gyakran ismételt technikai kérdések
- 9. Záró gondolatok rendszerintegrátoroknak

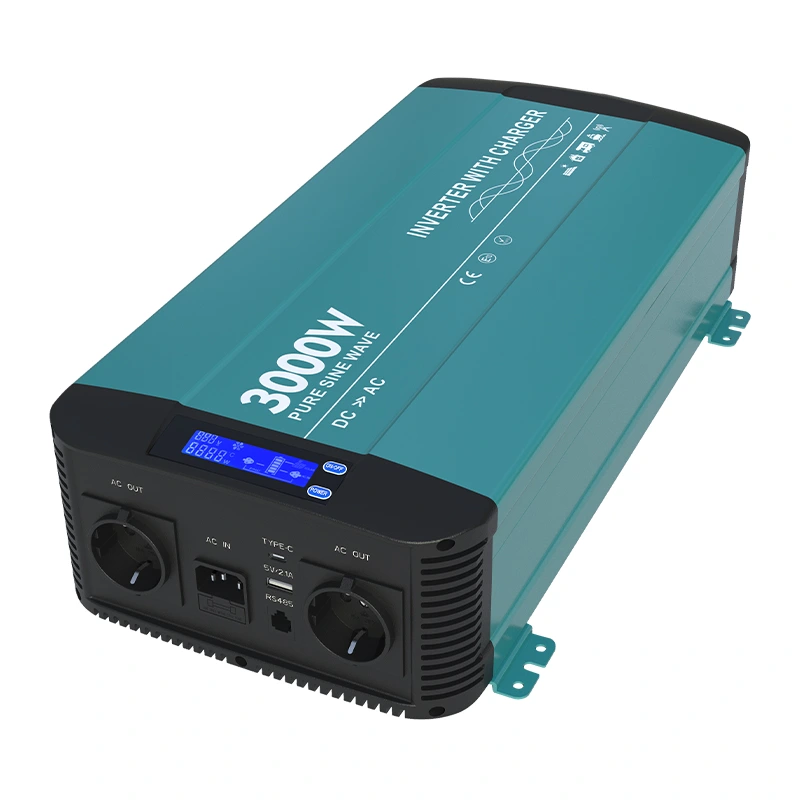

Számos távoli tápegység kihívásokkal néz szembe a külön inverterek és a külső akkumulátortöltők összehangolása során, mivel a nem megfelelő időzítés vagy az inkompatibilis feszültségküszöbök ronthatják az akkumulátor állapotát és a rendszer általános stabilitását.3000 W tiszta szinuszos inverter töltővel HK3000PCegyetlen kompakt házban egyesíti a DC-AC inverziót és az AC-DC akkumulátortöltést, megszüntetve a több különálló tápegység összehangolásának bonyolultságát hálózaton kívüli, mobil vagy készenléti energiaprojektek esetén. A többfunkciós egységek leegyszerűsítik a vezetékek elrendezését és csökkentik a hibapontokat az energialáncon belül, ami kézzelfogható előnyökkel jár a lakókocsi-beállításokkal, távoli munkahelyekkel és lakossági tartalék konfigurációkkal dolgozó felhasználók számára, ahol a folyamatos áramellátás nagy gyakorlati jelentőséggel bír. Az önálló tápellátási rendszerek összeszerelésekor minden hozzáadott kábel és különálló eszköz potenciális gyenge pontokat hoz létre, így a konszolidált hardverarchitektúrák gondos mérlegelést érdemelnek a tervezési fázisokban.
1. A kombinált inverter-töltő egység alapjainak megértése
A kombinált inverter-töltő két elsődleges szerepet tölt be a tárolóalapú energia ökoszisztémán belül. Először is, az ólom-savas vagy lítium akkumulátorbankokban tárolt egyenáramot veszi fel, és váltóárammá alakítja, amely megfelel a szabványos háztartási elektromos berendezések specifikációinak. Másodszor, amikor külső váltakozó áramú forrás elérhetővé válik, a beépített töltőáramkör a hálózatból vagy a generátorból vesz áramot a csatlakoztatott akkumulátorcsomagok automatikus újratöltéséhez. Ez a kettős szerepkörű kialakítás kiküszöböli a felhasználóknak az önálló töltő hardver és az inverter modulok közötti manuális váltását.
- Zökkenőmentes váltás az akkumulátoros inverziós és a hálózatról vezérelt töltési munkafolyamatok között
- Egységes LCD-panel a kritikus futásidejű mutatók megjelenítéséhez, beleértve a feszültséget és a wattértéket
- A fő váltakozó áramú bemeneti útvonalba beépített integrált váltakozó áramú megszakító a kiegészítő áramkör biztonsága érdekében
- A dedikált USB-A és Type-C portok kényelmes, alacsony feszültségű közvetlen eszköztöltést tesznek lehetővé
A fizikai méret és súly jelentős szerepet játszik a telepítők számára. Az egység 489 × 252 × 118 millimétert foglal el és 8,8 kilogrammot nyom, így a falra szerelhető telepítés mind helyhez kötött, mind mobil házakhoz használható. A fém burkolatba integrált rögzítőkonzolok leegyszerűsítik a szilárd felületekre történő biztonságos rögzítést, akár a szekrényekben, a járműterekben, akár a kültéri, védett szekrényekben konfigurálják a hardvert. A szellőzőrácsok körül mindig megfelelő távolságot kell tartani; az akadályozott légáramlás hővédelmet vált ki, és nagy üzemi terhelés esetén korlátozza a rendelkezésre álló kimeneti kapacitást.
2. Kimeneti hullámforma minősége és valós terhelési kompatibilitás
A tiszta szinuszos kimenet az egyik legfontosabb megkülönböztető tényező a módosított szinuszos alternatívákkal szemben. Az öt százalék alatti összharmonikus torzítás megismétli a közüzemi hálózatról táplált hullámforma karakterisztikát. Ez nagyon fontos érzékeny fogyasztói elektronika, induktív motorok, hűtőkompresszorok és laboratóriumi berendezések üzemeltetésekor. A motortekercseket vagy összetett belső vezérlőkártyákat tartalmazó eszközök gyakran felforrósodnak, további zajt keltenek vagy rövidebb élettartamot mutatnak, ha torz, módosított szinuszos teljesítményjeleket táplálnak.
A névleges folyamatos teljesítmény eléri a 3000 wattot, a 6000 wattot elérő túlfeszültség-kapacitást két másodperces időközönként fenntartva. A túlfeszültség-besorolás kezeli azt a nagy bekapcsolási áramot, amely akkor lép fel, amikor az induktív készülékek azonnal forogni kezdik a motorjukat. Megfelelő túlfeszültség-magasság hiányában az inverterek minden alkalommal kioldhatják a túlterhelés elleni védelmet, amikor a kompresszorok, a vízszivattyúk vagy a mosógép motorjai megkísérlik az indítást. A gyárilag konfigurálható kimeneti feszültség opciók a 100–120 VAC és 200–240 VAC családokat fedik le, valamint a választható 50 Hz-es vagy 60 Hz-es frekvenciabeállításokat a regionális elektromos szabványoknak megfelelően. A minimális teljes terhelésű konverziós hatékonyság 89 százalék, míg a maximális üzemi hatékonyság eléri a 92 százalékot. A nagyobb hatékonyság azt jelenti, hogy kevesebb energiát veszítenek hőként, megőrizve a tárolt akkumulátorkapacitást a tényleges végfelhasználói terhelések számára a teljesítményelektronikán belüli hőveszteségek helyett.
3000 W tiszta szinuszos inverter töltővel HK3000PCtámogatja a teljes galvanikus leválasztást a bemeneti egyenáramú oldali és az AC kimeneti áramkörök között. A teljes bemeneti-kimeneti leválasztás fontos biztonsági réteget jelent, korlátozza a hibák terjedését földzárlatok vagy a csatlakoztatott akkumulátoráramkörökön belüli vezetékezési hibák esetén. Ez a szigetelő funkció nagy dicséretet kapott a professzionális telepítők körében, akik olyan helyekre építenek rendszereket, ahol fokozott elektromos biztonsági kockázatok vannak, például tengeri környezetekben és mobil járműalkalmazásokban, ahol a páralecsapódás és a vibráció növeli a véletlen rövidzárlatok esélyét.
| Teljesítményparaméter | Specifikációs érték |
|---|---|
| Folyamatos AC kimeneti teljesítmény | 3000W ±5% |
| Túlfeszültség csúcsteljesítmény időtartama | 6000W 2 másodpercig |
| Teljes harmonikus torzítás | 5% alatt |
| Teljes terhelési minimális hatékonyság | 89% |
| Maximális összhatékonyság | akár 92% |
3. Integrált töltőrendszer és háromlépcsős akkumulátorkezelés
A belső AC-DC töltő a klasszikus háromlépcsős töltési logikát követi: ömlesztett állandó áramú fázis, abszorpciós állandó feszültség fázis és úszó karbantartási fázis. Ez a jól bevált töltési profil optimalizálja az újratöltési ciklusokat az ólom-savas akkumulátor kémiához. Az ömlesztett fázis során a töltő maximális megengedett áramot ad le, hogy gyorsan megemelje az akkumulátor feszültségét. Amint eléri az abszorpciós feszültség célküszöbét, az egység abszorpciós fokozatba lép, állandó feszültséget tartva, miközben a töltőáram természetesen lefelé csökken. Amikor az áramerősség a névleges töltési nagyság körülbelül tíz százalékára csökken, a hardver lebegő állapotba kerül, és alacsonyabb karbantartási feszültséget alkalmaz az önkisülés ellensúlyozására a cellalemezek túltöltése nélkül.
A teljesítménytényező korrekciója 0,95-nél nagyobb értékeket ér el maximális töltési terhelés mellett. Az erős teljesítménytényező csökkenti a váltakozó áramú forrásból származó meddőteljesítmény-felvételt, így enyhébb igényeket támaszt a hordozható generátorokkal vagy a korlátozott kapacitású hálózati aljzatokkal szemben. Az AC bemenet széles tartományú hálózati feszültséget fogad; 230 VAC változat esetén az üzemi AC bemeneti ablak 180 VAC-tól 260 VAC-ig terjed. A széles bemeneti tolerancia azt jelenti, hogy a töltő akkor is működőképes marad, ha a generátor kimenete az ideális névleges értékeken kívülre sodródik, ami gyakran előfordul az ingadozó terhelési feltételek mellett működő hordozható generátor hardvereken.
A töltőáram maximuma az egyenáramú bemeneti feszültségváltozattól függően eltérő. A 12 voltos egyenáramú modellek akár negyven amperes, míg a huszonnégy voltos egyenáramú változatok akár húsz amperes töltési kimenetet is támogatnak. A rendszertervezőknek össze kell hangolniuk a töltő maximális áramát az akkumulátorgyártók által közzétett ajánlott töltési sebességgel. A túl nagy töltőáramok felgyorsítják az akkumulátor leromlását; fordítva, az alulméretezett töltőáram szükségtelenül meghosszabbítja az újratöltési időt. Az akkumulátorbank kapacitásának gondos párosítása a töltőképességgel biztosítja az optimális, hosszú távú akkumulátorciklus-élettartamot.
4. ATS átviteli teljesítmény és a rendszer folytonossága a teljesítményváltások során
A beépített automatikus átviteli kapcsoló (ATS) kezeli az akkumulátoros váltóáram és a bejövő külső hálózati tápellátás közötti váltást. Az átviteli idő 16 ezredmásodperc alatt van. A legtöbb háztartási elektromos készülék elviseli az ilyen mértékű rövid ideig tartó megszakításokat anélkül, hogy teljesen kikapcsolná. Ez a jellemző közel UPS-szintű folytonosságot biztosít számos csatlakoztatott terheléshez. A felhasználóknak szem előtt kell tartaniuk, hogy bizonyos rendkívül érzékeny ipari számítástechnikai hardverekhez további, valós online szünetmentes tápegységekre lehet szükség, ha a nulla ezredmásodperces adatátvitel abszolút működési követelmény lesz.
A belső relé hardver kezeli a fizikai áramköri kapcsolási feladatokat. A relék névleges értéke termékváltozatonként eltérő: a 110 VAC konfigurációk 30 amperes, a 230 VAC modellek pedig 16 amperes reléket alkalmaznak. A hálózati bemeneti oldalon beépített váltóáramú megszakító túláram elleni védelmet nyújt a bejövő váltóáramú betápláláshoz, kiegészítve a relé biztonságát. Amikor egy kimaradás után visszatér a hálózati feszültség, az ATS logika automatikusan átirányítja a terheléseket a külső váltakozó áramú forráshoz, egyidejűleg aktiválva a belső töltőáramkört, hogy feltöltse az akkumulátor energiatartalékait. Ez a „hand-off” viselkedés teszi a hardvert jól alkalmassá a felügyelet nélküli távoli telepítésekhez, ahol az emberi kezelők nem tudnak gyorsan reagálni a hálózat-helyreállítási eseményekre.
5. Beépített védelmi rétegek a hosszú távú működési megbízhatóság érdekében
A robusztus, többrétegű védelmi csomag mind magát az inverter-töltő hardvert, mind a csatlakoztatott akkumulátor- és töltőberendezést védi. Az egyenáramú bemeneti oldali védelmek a fordított polaritás elleni védelmet a belső biztosítékon, az alacsony feszültségű lekapcsoláson és a túlfeszültséges leálláson keresztül fedezik. A fordított polaritás elleni védelem kritikus védelmet nyújt a telepítői vezetékezési hibák ellen, amikor nehéz méretű akkumulátorkábeleket csatlakoztatnak. Ilyen biztosítékok nélkül a fordított akkumulátorsarok pillanatok alatt véglegesen tönkreteheti az áramátalakító elektronikát.
A váltakozó áramú kimeneti oldalon az egység reagál a rövidzárlatokra, a tartós túlterhelési helyzetekre és a belső túlmelegedési eseményekre. Amikor a belső hőmérséklet a biztonságos működési mennyezet fölé emelkedik, a hővédelem leállítási eljárást indít el, hogy megakadályozza az alkatrészek maradandó károsodását. A hőmérséklet- és terhelésszabályozású hűtőventilátorok dinamikusan állítják be a fordulatszámot. A ventilátorok csak nagy terhelés vagy magas belső hőmérséklet esetén forognak gyorsabban; enyhe terhelés mellett a ventilátor zaja minimális marad, ami fontos előny beltéri lakóépületekben vagy kabinokban, ahol az akusztikai kényelem számít az utasok számára.
Minden védelmi körülmény látható visszacsatolási jeleket vált ki az előlapi LCD-kijelzőn keresztül, lehetővé téve a hibaelhárítást a berendezés burkolatának felnyitása nélkül. A hibakódok közvetlen kiolvasása a helyi képernyősebesség-diagnosztikai munkából a távoli erőműveket kiszolgáló helyszíni technikusok számára.3000 W tiszta szinuszos inverter töltővel HK3000PCsok különböző védelmi reakciót egyesít egyetlen egységen belül, így nincs szükség több különálló külső védőmodul egymásra halmozására az energiaellátó rendszer architektúrájában.
6. Hardveres kommunikációs portok és távfelügyeleti lehetőségek
Az RJ-11 típusú fizikai csatlakozóval ellátott RS-485 kommunikációs port lehetővé teszi a távfelügyeletet. A felhasználók opcionálisan csatlakoztathatnak egy külső távoli LCD-vezérlőpanelt, amely távol van a fő inverter-töltő házától. Ez kényelmesnek bizonyul olyan telepítéseknél, ahol a fő tápegység az alagsori tárolórekeszekben vagy háztartási szekrényekben található, miközben a kezelők a lakóterületek állapotát kívánják megfigyelni. Az Ethernet-kapcsolat opcionális frissítésként létezik a fejlettebb felügyeleti beállításokhoz.
Az RS-485 buszon keresztül a gazdagép-felügyeleti rendszerek valós idejű adatkészleteket gyűjthetnek, beleértve az akkumulátorfeszültséget, a kimeneti teljesítményt, az üzemmódjelzőket és az aktív hibajelzőket. A nagyobb mikrogrid-telepítéseket építő rendszerintegrátorok számára ez utat nyit a hardver integrálásához a magasabb szintű helyszín-felügyeleti platformokba. Ne feledje, hogy az RS-485 vezetékezési gyakorlatnak tiszteletben kell tartania a távolsági differenciáljelzésre vonatkozó iparági irányelveket; A kábel megfelelő kiválasztása és földelése segít elkerülni a közeli nagyáramú vezetékek elektromos zaja által okozott adatsérülést.
7. Megfelelő működési környezetek és mechanikai szerelési megjegyzések
A teljes terhelés névleges környezeti hőmérsékleti tartománya nulla Celsius foktól plusz negyven Celsius fokig terjed. Amikor a környezeti hőmérséklet hatvan Celsius-fokra emelkedik, a hardver automatikusan a névleges teljesítmény hetven százalékára csökkenti a rendelkezésre álló kimeneti kapacitást. A tárolási hőmérsékleti ablak nullától hetven Celsius-fokig terjed, ha nem üzemel. A páratartalom toleranciája eléri a legfeljebb kilencvenhárom százalékos relatív páratartalmat nem lecsapódó környezeti feltételek mellett. A páralecsapódás jelentős kockázati tényező; azokon a helyeken, ahol harmatképződés tapasztalható, megfelelő szellőzést kell biztosítani a belső áramköri lapok szárazon tartása érdekében.
A szerelési iránynak követnie kell a gyártó mechanikai rajzait. Tartson elegendő helyet a ventilátor szellőzőnyílásai közelében, hogy a forró elszívott levegő szabadon távozhasson. Kerülje el az egységet a teljesen zárt kis szekrényben, külön elszívó szellőztetés nélkül, mivel a beszorult hő aktiválja a hőcsökkenést és a gyakori védőleállásokat. Az akkumulátorkábel mérőműszerének kiválasztásakor mindig vegye figyelembe a háromezer wattos teljesítményszinthez kapcsolódó nagy egyenáram-oldali áramerősségeket; Az alulméretezett kábelek túlzott ellenállásos feszültségesést okoznak, és veszélyes túlmelegedési pontokat okoznak a vezetékek mentén.
8. Gyakran ismételt technikai kérdések
Igen. Az AC bemeneti áramkör fogadja a megfelelő méretű hordozható generátorok kimenetét. Tartsa a generátor kimeneti feszültségét a közzétett AC-bemeneti üzemi ablakon belül. Ügyeljen a generátor túlfeszültség-képességére; A generátor folyamatos watt teljesítményének kényelmesen meg kell haladnia a maximális töltést és a generátor kapcsaira egyidejűleg alkalmazott kiegészítő AC terhelést. A gyenge minőségű generátorkimenet extrém feszültségingadozással belső védelmi reakciókat válthat ki.
A natív háromfokozatú ömlesztett-abszorpciós-úszó töltési görbét eredetileg elárasztott, AGM és gél típusú ólom-savas akkumulátortelepekhez tervezték. A lítium-ion akkumulátor szerelvények telepítésekor a felhasználóknak ellenőrizniük kell az akkumulátor-felügyeleti rendszer kompatibilitását a töltő feszültségének alapértékeihez képest. Egyes lítiumcsomagokhoz módosított töltési profilok szükségesek; ilyen esetekben külső dedikált akkumulátortöltő hardverre lehet szükség.
Bár az egység belsejében belső fordított polaritású biztosíték található, az ipari legjobb gyakorlatok erősen javasolják, hogy a nagyáramú névleges biztosítékot közvetlenül az akkumulátor pozitív vezetékére szereljék fel, az akkumulátor érintkezőitől rövid távolságon belül. Ez a külső biztosíték magát az akkumulátorkábelt védi az inverter-töltő burkolatán kívüli katasztrofális rövidzárlatok esetén.
A galvanikus leválasztás elektromos elválasztást hoz létre az akkumulátor egyenáramú áramköre és az AC kimeneti áramkörök között. Ez gátolja a tartományok közötti hibaáram-áramlást földzárlati események során, javítja a biztonságot a mobil és tengeri létesítményekben, és csökkenti az akkumulátortelep és a csatlakoztatott váltóáramú eszközök közötti elektromos zajcsatolás egyes kategóriáit.
9. Záró gondolatok rendszerintegrátoroknak
Az all-in-one inverter-töltő hardvere leegyszerűsíti a hálózaton kívüli és a tartalék tápellátási rendszereket az inverzió, az akkumulátortöltés, az automatikus átviteli váltás és a több védelmi funkció egyetlen házba tömörítésével. A teljesítményátalakító hardver értékelésekor ne csak a folyamatos watt-sebességeken nézzen túl; időt kell szánni a túlfeszültség-kezelési kapacitás, a hullámforma tisztaságának, a beépített védelmi funkciók teljességének, az átviteli kapcsoló időzítésének és a rendelkezésre álló felügyeleti interfészek felmérésére. Ezen specifikációk mindegyike meghatározza a valós rendszer mindennapi megbízhatóságát.
Minden villamosenergia-rendszeri projekt alapos terhelési audittal kezdődik. Dokumentálja minden várhatóan működő készülék teljesítményfelvételét, vegye figyelembe a nagy indítási bekapcsolási áramokkal járó induktív terheléseket, és határozzon meg elfogadható akkumulátorkisülési mélységhatárokat, mielőtt kiválasztaná az akkumulátortelep és az inverter-töltő kombinációt. Az átgondolt előzetes tervezés megakadályozza a működési frusztrációkat a hardver telepítése után.3000 W tiszta szinuszos inverter töltővel HK3000PCjól illeszkedik azokhoz a projektekhez, amelyek háromezer watt folyamatos teljesítményt igényelnek, miközben integrált töltési képességet kívánnak anélkül, hogy az energiarendszer különálló alkatrészeinek patchwork gyűjteményét összeállítanák.
A hardver mögött meghúzódó professzionális gyártási háttérért felfedezheti a által közzétett forrásokatNingbo Kosun New Energy Co., Ltd.A műszaki dokumentáció, a méretrajzok és a teljes specifikációs lapok további mélységet biztosítanak a rendszerterveket készítő műszaki értékelők számára.
